產品特點
- 非接觸設計：無機械磨耗，延長使用壽命、免維護。
- 體積小巧，安裝靈活：適合空間有限設備，安裝距離 0.1～0.6mm。
- 高靈敏度：可感應極微弱磁場變化。
- 快速響應：適應相對速度達 15m/s 的移動目標。
- 穩定耐用：外殼採用工程塑膠，耐環境干擾。
- 高解析能力：原生解析度為 2mm，經後級處理可達 1mm 或 0.5mm。
技術規格
- 工作電壓：DC 12V
- 工作電流：24mA
- 最大線速度：15m/s
- 輸出波形：雙向 90° 相位差數位方波（正交信號）
- 解析度：基本為 2mm，可經控制器調整至 1mm 或 0.5mm
- 工作溫度範圍：-10°C 至 85°C
- 感測間距：最大 0.6mm
- 齒輪模數適用範圍：0.5～2mm
與 Encoder/光學尺 比較優勢
| 項目 | HYA02 SENSOR | 傳統 Encoder/光學尺 |
|---|---|---|
| 價格 |
✅ 成本低、經濟實惠
|
❌ 價格高，替換成本大
|
| 安裝限制 |
✅ 安裝簡單，空間需求小
|
❌ 對空間與對準精度要求高
|
| 耐用性 |
✅ 非接觸式，免維護
|
❌ 接觸式或易受粉塵干擾
|
| 行程限制 |
✅ 無限制，可長距離
|
❌ 有固定量測長度限制
|
| 應用彈性 |
✅ 適用各種自動化設備
|
❌ 需配合特定驅動系統
|
安裝與使用建議

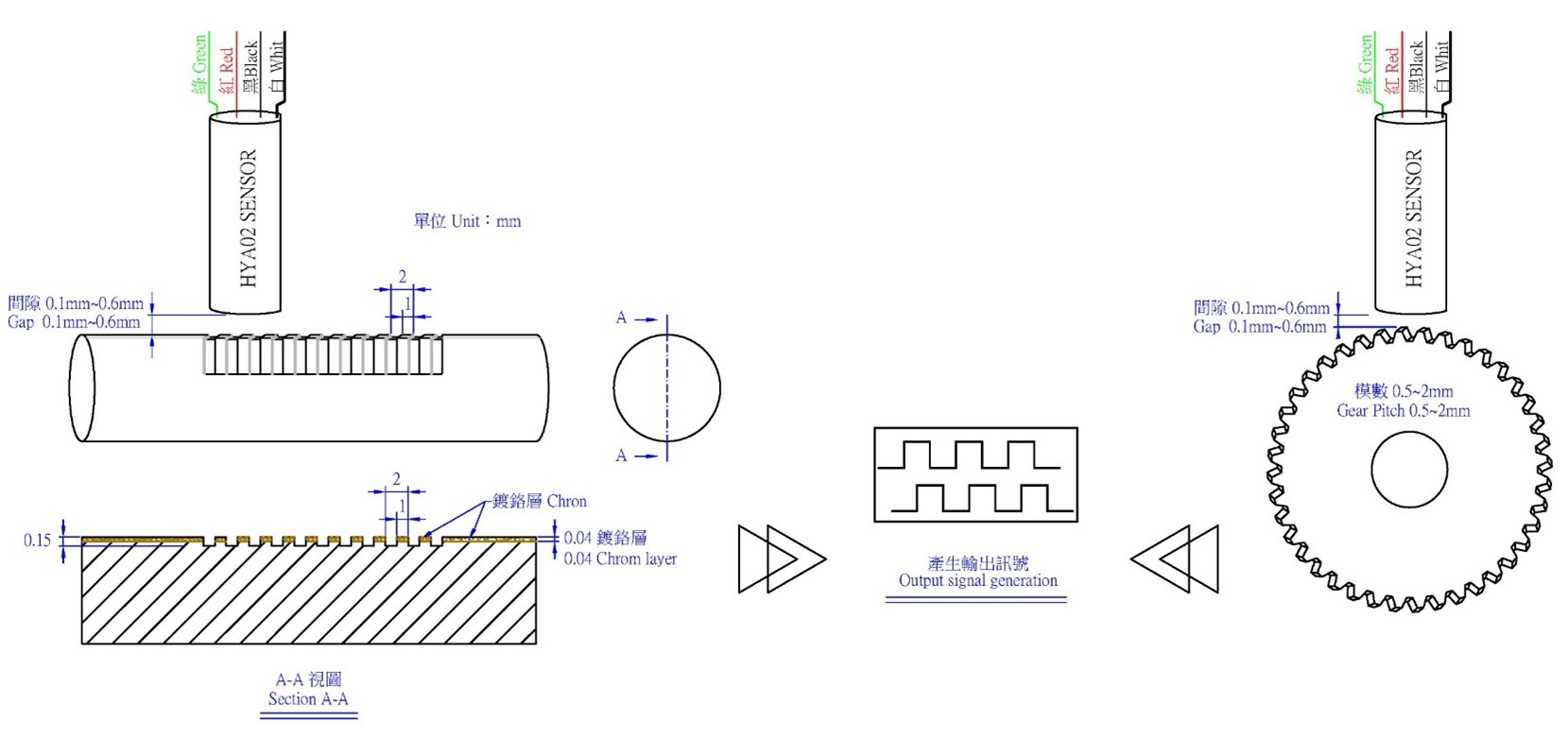

- 感測面應與被測齒面垂直並保持 0.1～0.6mm 間距。
- 避免尖點或螺絲迫緊感測器本體，建議使用平面壓迫方式固定。
- 被測體應具備 0.15mm 高低差的結構。
- 被測體須為平滑面，可鍍上一層不感磁的介質（如鉻）。
- 感測器與目標物需保持軸線對準，以確保訊號穩定。
